QS-1型L290mm长柄滤头的结构图

QS-1型L290mm长柄滤头的结构图

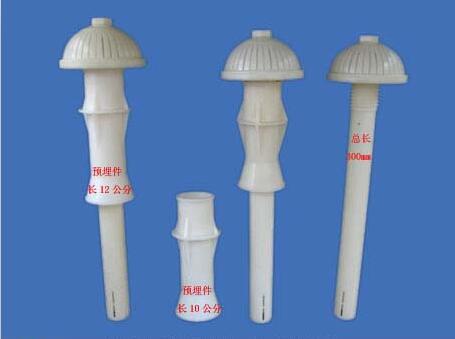

    长柄滤头是有滤帽、滤柄及顶埋件组成。滤帽上有许多侠缝构成气水混合通道，滤杆顶部与滤帽连成一体，中、上部有一至三个进气水小孔，靠近低部设有二到三个进气水狭缝，末端孔口可进水，因气水反冲洗使用的滤头滤柄较长（一般)≥150 mm).此种滤头又称长柄滤头。气水反冲洗时，气水可同时从滤柄上小孔和狭缝进入，由滤帽上狭缝冒出。滤头具体构造因型号而异。
    QS-1型L290长柄滤头为例：进气孔为三个.每个直径2mm、总面积9.4mm2、位置分别在离顶端5mm、30mm和107mm处:进气缝两条，每条长13mm.宽2mm、两条缝之的隙为2mm，进气总面积52mm2，上而的进气缝上口位置离最下边一个进气孔125mm，离涟柄末端30mm、滤柄外径为21mm、内径为I6mm、底端孔管积为201mm2：滤帽共有40条狭缝、缝隙宽度0.2mm、总面积250mm2。

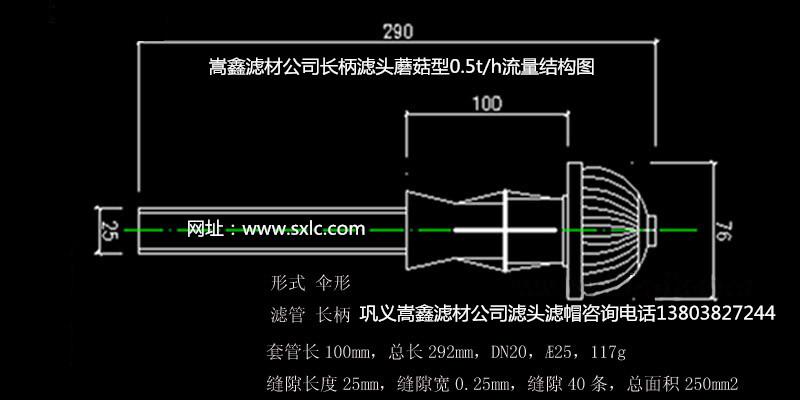

QS-1型L290mm长柄滤头构造如图所示：
